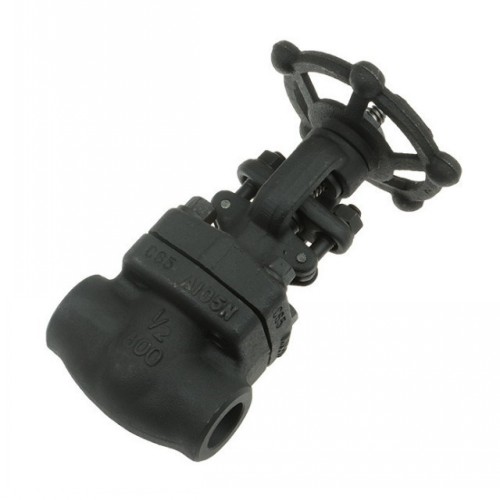

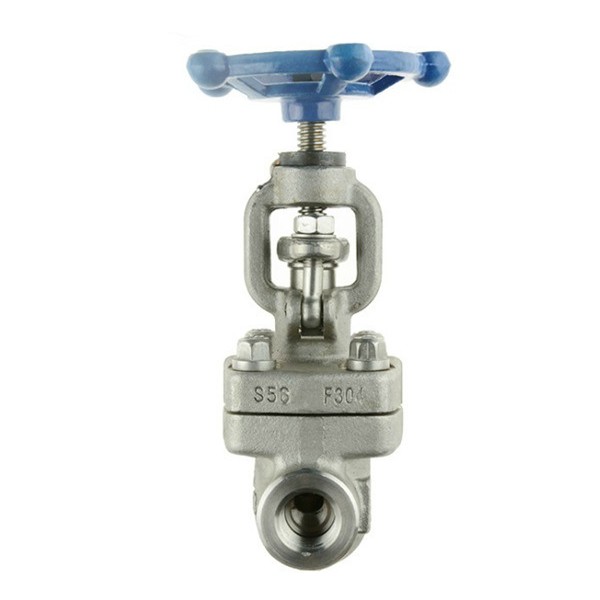

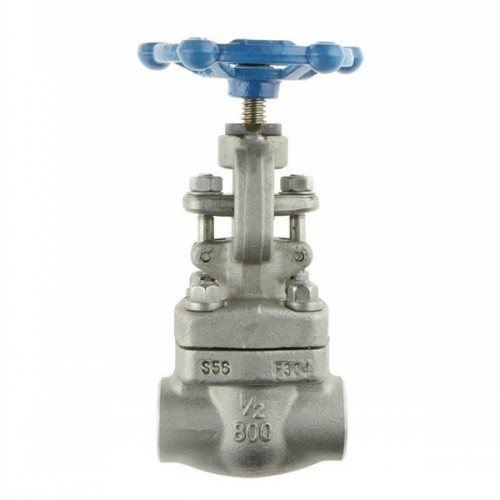

承插式鍛鋼閘閥Z11H、Z11Y

品牌廠家：COLAVAL/可拉伐

產品型號：Z11H、Z11Y

連接方式：焊接

公稱通徑：DN15-DN50

閥體材質：鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN16-PN160 -29～425℃

結構形式：硬密封

應用領域：鍛鋼閘閥A105不銹鋼鉻鉬鋼導熱油高溫蒸汽法蘭閘閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

形體簡單，結構長度短，制造工藝性好，適用范圍廣。
流體阻力小

流體阻力小，密封面受介質的忡刷和侵蝕小。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
操作簡單

單閘板楔式閘閥，結構簡單，使用可靠，開閉所需外力較小。
用途廣

水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
介質流向不受限制

介質流向不受限制 , 不擾流、不降低壓力。

產品詳情

一、承插式鍛鋼閘閥--概述

Z11H、Z11Y 型 PN25~PN160承插式鍛鋼閘閥：手動、內螺紋連接、明桿楔式單閘板，Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金，公稱壓力 PN25~PN160，閥體材料為碳素鋼（Z11H-25~63 Z11Y-25~160）、鍛鋼（Z11H-100~160）、鉻鉬鋼（Z11Y-25I~63I）、鉻鎳鈦不銹鋼（Z11Y-25P~160P）的閘閥。

二、承插式鍛鋼閘閥--性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16	≤450
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蝕性介質
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

Z11H、Z11Y 型 PN25~PN160 承插式鍛鋼閘閥零部件材料

型號	材料
型號	閥體、閥蓋、閘板	閘桿	密封面	填料
Z11H-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11H-40
Z11H-63
Z11H-100	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11H-160	鍛鋼	鍛鋼	鉻不銹鋼	-
Z11Y-25	碳素鋼	鉻不銹鋼	鉻不銹鋼或碳鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40
Z11Y-63
Z11Y-100
Z11Y-160
Z11Y-25I	鉻鉬鋼	耐熱鋼或鉻不銹鋼	鉻鉬鋼堆焊硬質合金	石棉石墨或柔性石墨
Z11Y-40I
Z11Y-63I
Z11Y-25P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦鋼堆焊硬質合金	柔性石墨或聚四氟
Z11Y-40P
Z11Y-63P
Z11Y-100P
Z11Y-160P
